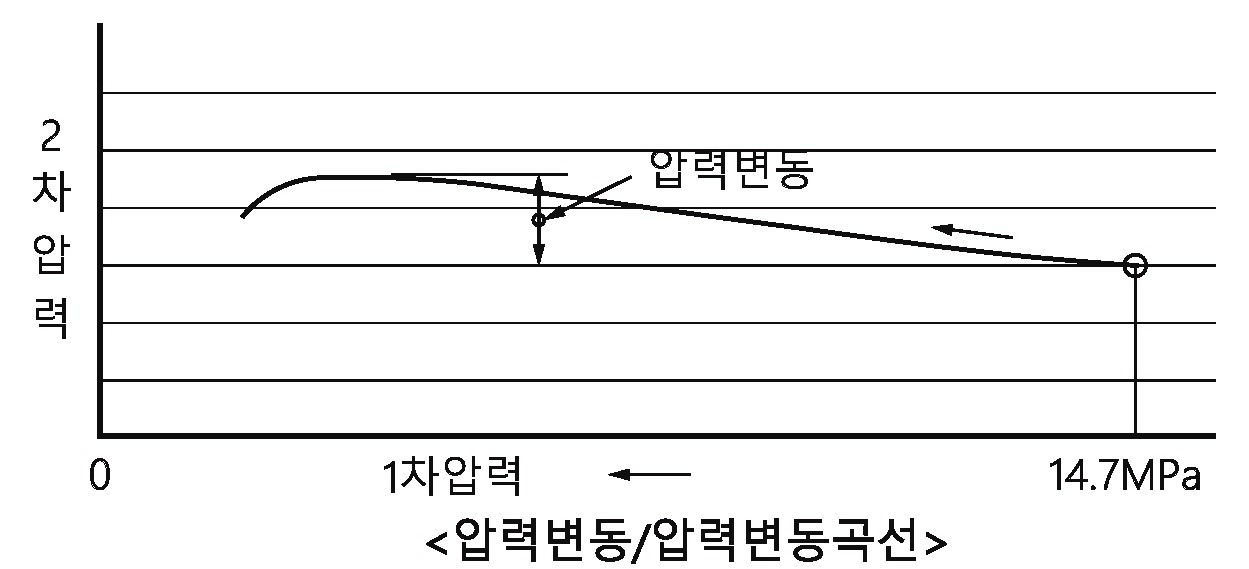

일반적으로 압력조정기라고 불리우는 제품들은 1단 감압식 구조로 원압력(봄베압력 또는 배관의 원압력)이 감소함에 따라서 출구압력이 증가하는 압력변동이라는 구조적 특성을 가지고 있습니다. 압력조정기는 조정기 내부 부품들이 균형력을 유지하면서 조정력이 유지되는데, 입구압력 감소시 밸런스가 깨지므로 2차압력을 변동시켜 균형을 이루려고 하게 되며 이러한 결과로 2차압력이 일시적으로 상승하는 현상인 압력변동이 발생하게 됩니다.
분석, 실험 등 정밀한 출구압력의 유지가 필요하여 출구압력의 변화없이 계속해서 사용해야 한다면, 배관 또는 대유량의 경우 1단 감압식 조정기를 직렬로 2대 사용하여 주시고 봄베용의 경우 치요다세이키의 2단식 감압조정기를 사용하여 주십시오. 압력변동을 줄여 출구압력을 보다 안정적으로 사용할 수 있습니다.
2단감압식 압력조정기란?
① 2단감압식 압력조정기의 구조
2단감압식 압력조정기는 아래의 그림과 같이 2개의 조정기가 직렬로 본체 1대에 연결되어 있는 구조입니다.

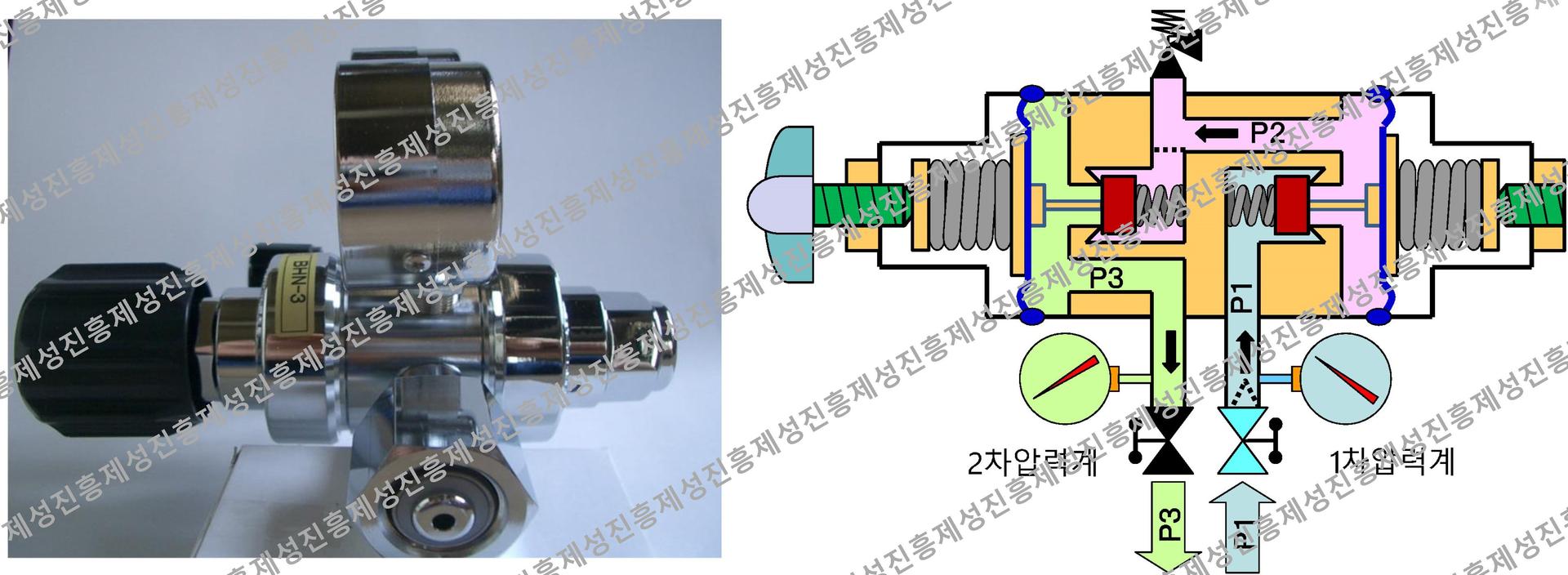

치요다세이키의 2단식 감압조정기 BHN-3 사진과 제품의 모식도
② 작동 메카니즘
입구로 부터 공급된 가스는 1번째 압력조정기에서 한번 감압되고 또 두번째 압력조정기에서 감압됩니다.
③ 특징
입구로 부터 공급된 가스의 1차압력이 낮아지면 그 압력변화에 따라 감압된 2차압력이 조금 상승(압력변동 발생)하게 됩니다. 이렇게 상승된 2차압력을 바탕으로 3차압력을 감압하게 됨으로써 최종 사용압력인 3차압력에는 압력변동이 없게 됩니다. 즉, 조정기 구조 내부적으로 압력변동이 상쇄되므로 보여지는 2차압력계(결국 3차압력)에는 압력변동이 나타나지 않게 됩니다.

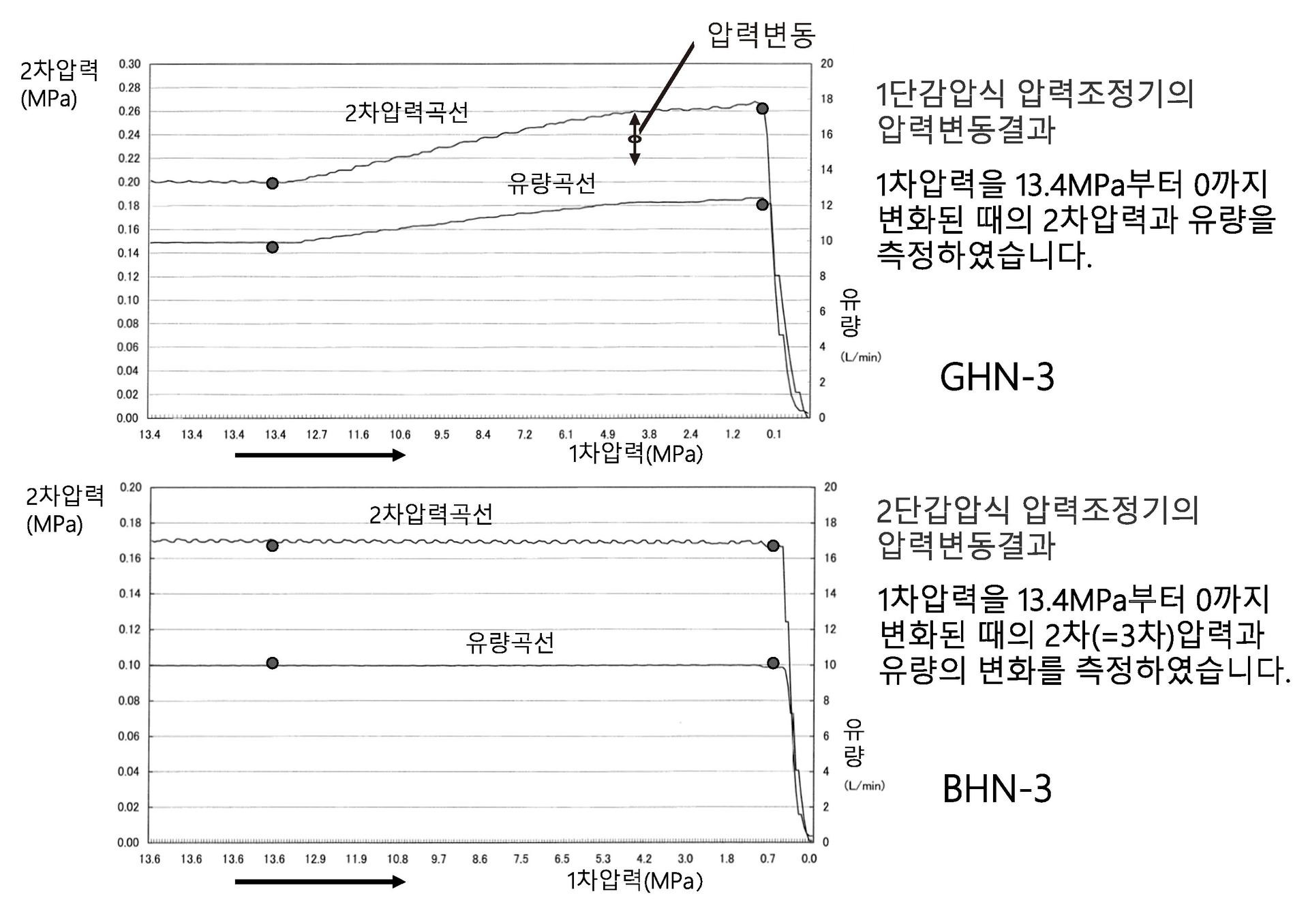

상세설명 : 위 도표를 보면 1단감압식 압력조정기는 1차압력(원압력)이 줄어듦에 따라 2차압력과 유량이 상승하는 압력변동현상이 발생하는 것을 알 수 있습니다. 이와 비교하여 2단감압식 압력조정기는 1차압력(원압력)이 줄어듦에도 원압력이 최종 소진되기 직전까지 2차압력과 유량은 일정상태를 유지하는 것을 알 수 있습니다.
자료의 저작권은 제성진흥주식회사에게 있습니다. 제성진흥주식회사의 허가 없이 자료의 전부 또는 일부 내용을 복제, 수정, 전재 하는 것은 저작권법상 금지되어 있으며, 무단 복제 및 도용시 법적인 제재를 받을 수 있습니다. 또한, 본 자료는 참고용으로만 활용이 가능하며 이로 인하여 발생되는 법적인 문제는 당사에 책임을 물을 수 없습니다.
