압력조정기는 고압가스용기 또는 배관 등을 통하여 고압가스를 사용목적에 맞추어 사용하고자 하는 압력으로 감압하여 공급하는 기기로 가스의 압력에 반응하는 일종의 자동제어기기입니다. 압력조정기는 사용가스의 종류나 압력, 유량 및 사용목적에 따라 크기나 재질 등의 사양이 결정되며 크게 감압방식에 따라 1단식감압식과 2단감압식, 조작방법에 따라 자력식조정기와 파이롯트식조정기 등 분류 방법에 따라 많은 종류가 있습니다.
1단감압식 압력조정기(左)와 2단감압식 압력조정기(右)의 구조
※ 2단감압식이라는 별도의 명칭이 붙지 않는 한 모든 압력조정기는 1단감압식 구조입니다.
- 감압방식에 따라
- 1단감압식 : 감압구조가 1개로만 구성되어 있으며 1차압력을 사용압력으로 한번 감압하는 것을 뜻합니다. 일반적으로 압력조정기라고 불리우는 것들에 해당됩니다.
- 2단감압식 : 감압구조가 2개로 구성되어 있으며 1차압력을 한번 중간압력으로 감압하고 또한 그 중간압력을 사용압력으로 감압하는 것을 뜻합니다.

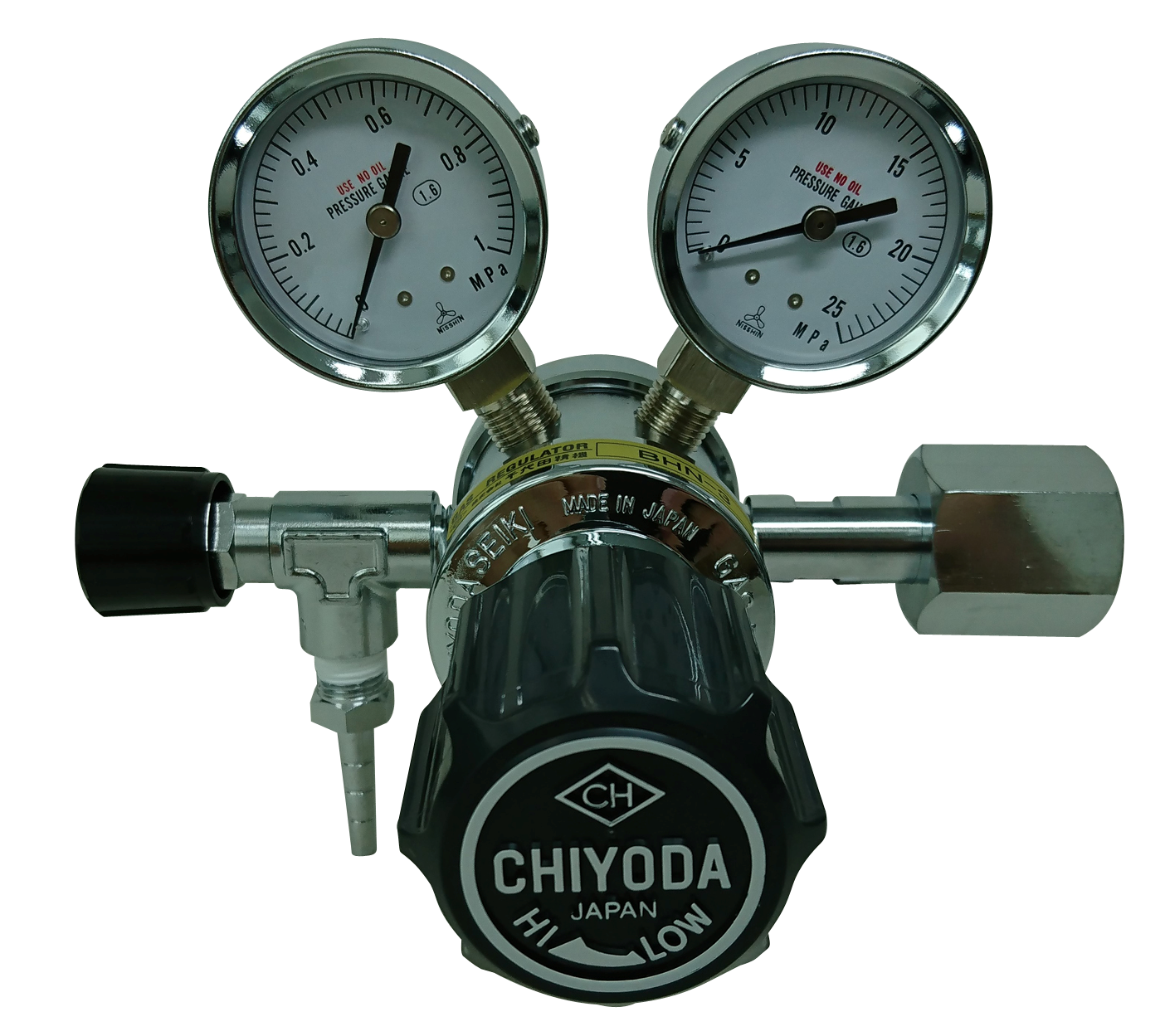

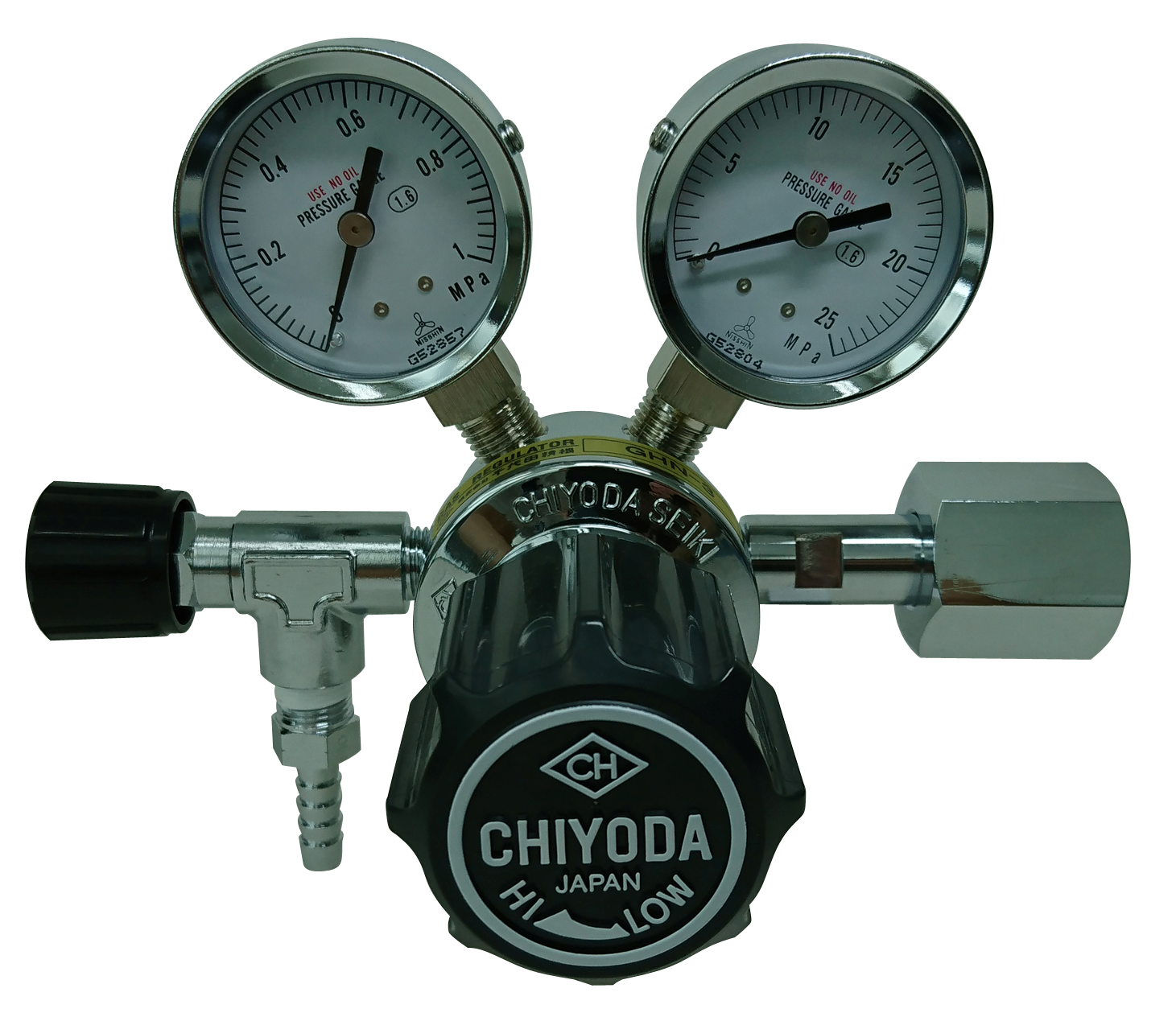

치요다세이키의 1단감압식인 GHN-3(左)와 2단감압식인 BHN-3(右) 제품
- 조작방식에 따라
- 자력식조정기 : 압력조정핸들로 조작하여 압력을 제어하는 조정기로 주로 소형압력조정기 등 일반적으로 조정기라고 불리우는 것들에 해당됩니다.
- 파이롯트식 : 소형의 자력식 파이롯트조정기로 설정한 압력으로 주조정기의 압력을 제어하는 것을 뜻합니다. 주로 대형, 대용량에 적용됩니다.

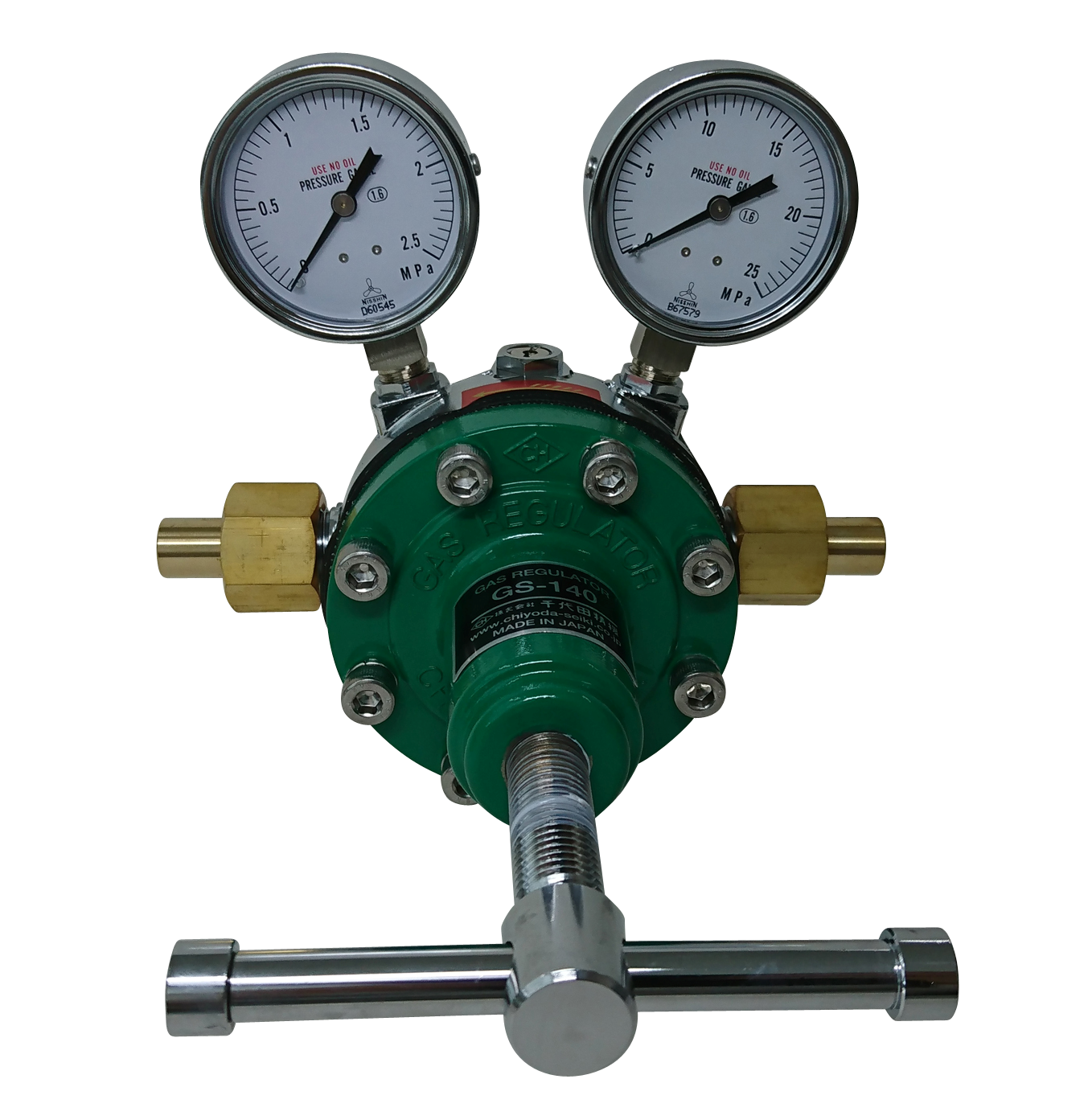

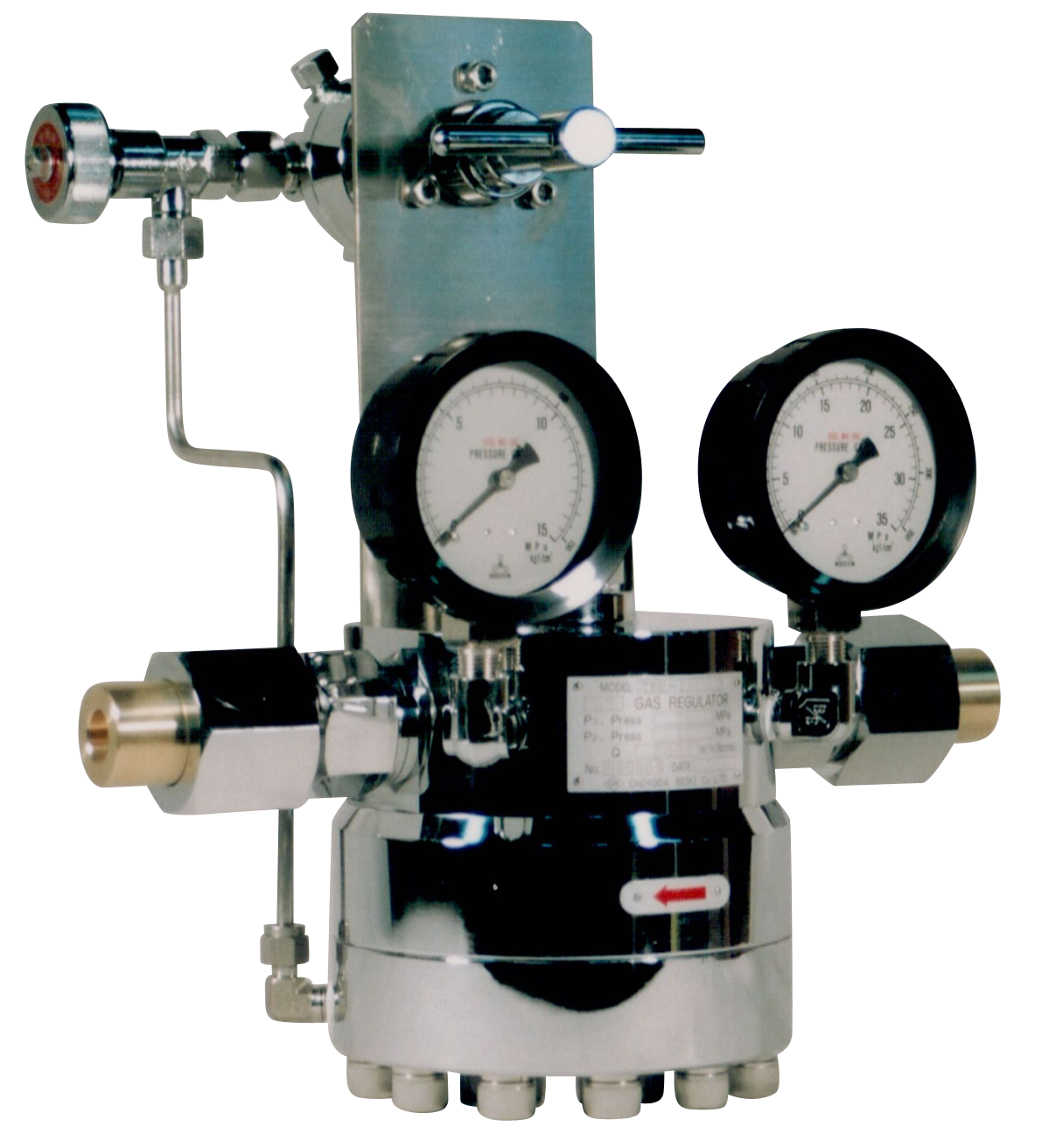

치요다세이키의 자력식조정기인 GS-140(左)와 파이롯트식인 TKR-1000PH-H(右) 제품
