압력설정이 변화되어 절체가 가능하지 않은 경우 다음과 같은 방법으로 압력을 조정하여 주십시오.

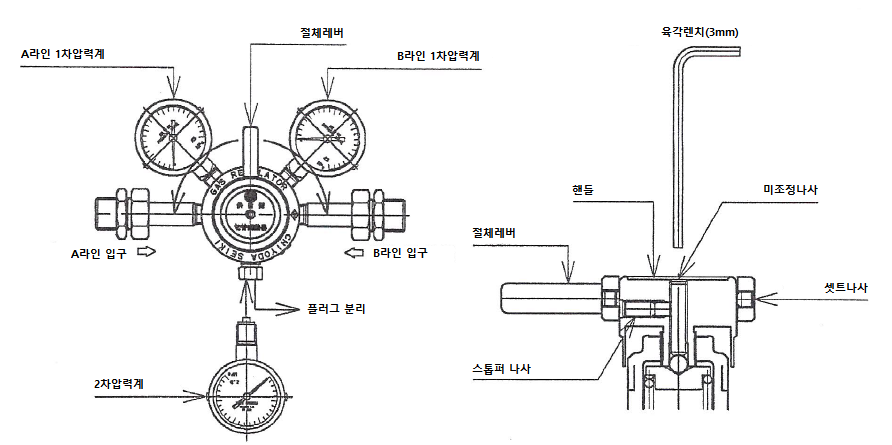

(1) 절체압력조정기 하부에 있는 플러그를 분리하여 주십시오.
(2) 2차압력계로서 플러그를 분리한 곳에 2.5MPa(G1/4)압력계를 설치하여 주십시오.
(3) A라인에만 가스를 공급하여 설치된 2차압력계에 A라인의 설정압력을 점검하여 주십시오. 설정압력이 『약 0.8MPa』이 되면 정상입니다.
※ A라인의 설정치가 벗어난 경우
① 절체압력조정기의 배관을 분리하여 판넬로부터 절체압력조정기를 떼어내어 주십시오.
② 가스출구에 임시 스톱밸브를 설치하여 뒷면에 있는 셋트용 조정나사를 드라이버로 조정하여 정상설정압력인 『약 0.8MPa』로 설정하여 주십시오.
③ 셋트용 조정나사를 우측으로 돌리면 압력이 상승합니다. 또한 가스를 흘리면서 좌측으로 돌리면 압력이 강하합니다.
(4) 절체레버의 위치를 중앙으로 하고 B라인에만 가스를 공급하여 2차압력계에 B라인의 설정압력을 점검하여 주십시오.
설정압력이 『약 0.8MPa』이면 정상입니다.
※ B라인의 설정치가 벗어난 경우
① 절체압력조정기의 절체레버셋트나사를 육각렌치(3mm)로 풀어서 절체레버를 분리하여 주십시오.
② 핸들의 측면에 있는 스톱퍼나사를 육각렌치(3mm)로 풀고나서 핸들의 동그라미표가 중앙에 와있는 것을 확인한 뒤 정면의 미조정나사를 육각렌치(3mm)로 조작하여 정상설정압력 『약 0.8MPa』로 설정하여 주십시오.
③ 미조정나사를 우측으로 돌리면 압력은 상승합니다. 또한 가스를 흘리면서 좌측으로 돌리면 압력은 강하합니다.
④ 압력설정이 완료되면 스톱퍼나사를 조여 잠가 핸들의 동그라미표에 절체레버를 맞추어 셋트나사를 조여 잠급니다.
⑤ 절체레버를 좌측방향으로 하였을 때의 압력과 우측방향으로 하였을 때의 압력이 약 0.65MPa ~ 0.95MPa인 것을 확인하여 정상이면 압력설정완료입니다.
(5) 6. 작동시험에 준하여 절체가 정상적으로 가능함을 확인하여 주십시오.
◎ 경 고
- 가스누설이 있거나 이상을 발견한 경우에는 즉시 가스를 멈추고 안전한 방법으로 가스를 방출하여 좀 더 조일 수 있는 부분은 조이고 부품교환이 필요한 경우에는 순정 신품부품으로 교환하여 주십시오. 부품을 교환한 후에도 상용압력으로 기밀시험을 하여 가스누설이 없는 것을 확인하여 주십시오.
- 수리가 불가능한 경우에는 신제품으로 교환하여 주십시오.
- 보안점검 및 부품교환, 체결부의 누설방지 조임작업은 귀사의 기준에 따라 고압가스 안전관리법에 준하여 선임된 귀사의 안전관리자 혹은 안전관리자의 지시에 의한 경험자가 실시하도록 하여 주십시오.
